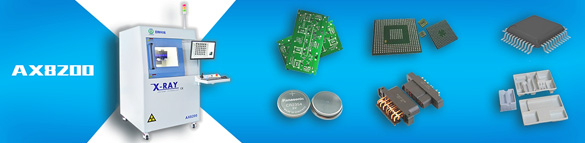

離線x-ray檢測儀 PCB板元器件透視檢測機

X-Ray離線式透視檢測AX-8200設備是專為電子制造行業提供高端體解決方案而設計的，適用于PCBA裝配工藝中的各種焊接缺陷及半導體封裝缺陷的檢測。如:COB、QFN、BGA、CSP、FLIP、CHIP、QFP以及PTH插件質量的檢測，AX-8200可提供高清晰的光學圖像。采用旋轉載物臺，可供多種不同尺寸的產品進行多角度檢測，使檢測更加全面可靠。除對PCBA分析外，還可以擴展到PCBA行業以外的其他領域，如:電池、探針太、陽能、陶片等。

135-1032-6713 立即咨詢

產品介紹

離線x-ray檢測儀 PCB板元器件透視檢測機


X-Ray離線式透視檢測AX-8200設備是專為電子制造行業提供高端體解決方案而設計的，適用于PCBA裝配工藝中的各種焊接缺陷及半導體封裝缺陷的檢測。如:COB、QFN、BGA、CSP、FLIP、CHIP、QFP以及PTH插件質量的檢測，AX-8200可提供高清晰的光學圖像。采用旋轉載物臺，可供多種不同尺寸的產品進行多角度檢測，使檢測更加全面可靠。除對PCBA分析外，還可以擴展到PCBA行業以外的其他領域，如:電池、探針太、陽能、陶片等。


PCB板元器件透視檢測機

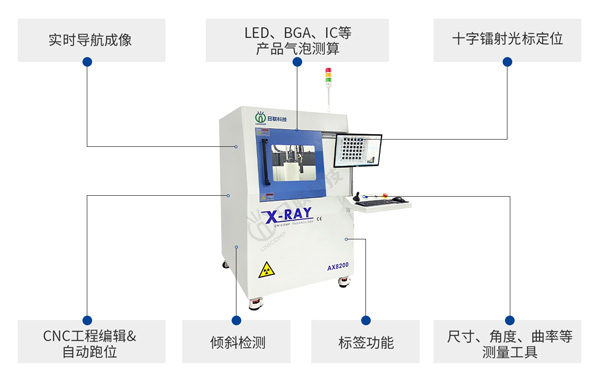

X-Ray檢測儀功能及優勢:
1、高性能的載物臺控制
載物臺獨特設計載物臺速度可根據客戶需要在85mm/s的速度內進行任意設定，用戶可以通過編程來控制載物臺速度和精確走位，同時鼠標拖動也可控制載物臺。
2、超強的軟件分析功能
軟件自動分析功能三維立體圖像，數據記錄、分析報告，BGA空洞比率計算，圖像輪廓補償和調色功能，長度測量功能等。
3、5微米X-RAY閉光管
高壓閉光管5um微米的光管可以檢測低于2.5微米的缺陷，閉管設計設計更加方便維護，同時也提高使用壽命。
4、雙制式影像探測器
圖像增強器和百萬像素數字相機測試結果顯示更清晰、簡單，放大倍數可調，結果直觀。
5.可編程軟件檢測
編輯程序可自動檢測操作簡單，可減少操作人員的培訓工作，適合大批量檢測，大幅提升生產效率，節約人工成本，同時檢測的重復精度很高。


離線x-ray檢測儀


型號:AX-8200
檢測尺寸: 385mmx435mm
最大電壓:100KV
最大管電流:200uA
系統放大倍率:420X
影像增強器:4“/2”增強器((可選 6”)
分辨率:77/100Lp/cm
載物臺旋轉角度+60°:士60
額雷量:8KG
控制方式:鼠標、鍵盤、搖桿三聯動控制，可對全軸位置、高壓信息以及圖像參數記錄編輯
額定功率:0.SKW
電源:220VC/50Hz
外觀尺寸:1080mm(W)X1180mm()X1730mm(H)
重量:850KG
