一條高效穩定的SMT生產線是保障電子產品質量、提升生產效率的核心。無論是消費電子、汽車電子還是工業控制領域，優質的SMT生產設備組合都能為產品賦能。那么，一條完整的SMT生產線究竟包含哪些關鍵設備？它們各自又扮演著怎樣的角色？本文為你詳細拆解。
一、SMT核心生產設備：生產線的“主力軍”
SMT生產線的核心設備是保障貼片、焊接、檢測等關鍵工序的基礎，缺一不可。首先是SMT錫膏印刷機，它就像生產線的“化妝師”，通過鋼網將錫膏精準印刷到PCB板的焊盤上，為后續元器件貼裝和焊接打下基礎，印刷的均勻度直接影響焊接質量。

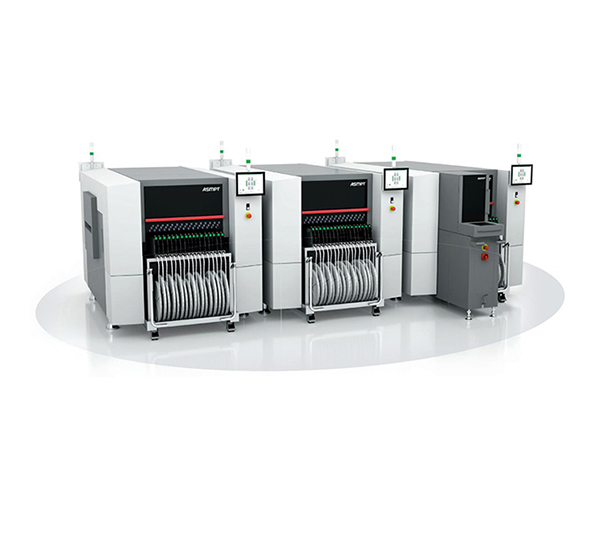

緊接著是貼片機，作為SMT生產線的“核心干將”，它能根據程序設定，快速、精準地將電阻、電容、芯片等微型元器件貼裝到PCB板的指定位置，貼片機的貼裝精度和速度直接決定了生產線的整體效率。
貼裝完成后，回流焊爐登場，它通過精準控制溫度曲線，讓PCB板上的錫膏融化并固化，使元器件與PCB板牢固結合，這一步是確保焊接可靠性的關鍵。而對于插件類元器件，則需要DIP波峰焊接機，它利用熔融的焊錫形成波峰，讓PCB板經過波峰完成插件引腳的焊接，適用于異形元件及立/臥式元件的焊接需求。
二、檢測與輔助設備：質量的“守護者”與生產的“好幫手”
優質的生產離不開嚴格的檢測，3DSPI檢測設備和3DAOI檢測設備是SMT生產線的“質量哨兵”。3DSPI主要檢測錫膏印刷質量，如錫膏厚度、面積、偏移等；3DAOI則用于檢測貼裝后的元器件是否存在錯件、漏件、虛焊、偏移等缺陷，底部檢測AOI設備還能對PCB板底部進行全面檢測，確保產品零缺陷出廠。
除了核心和檢測設備，SMT傳送帶負責連接各道工序，實現PCB板的自動傳輸；SMT冷卻設備用于回流焊后對PCB板進行快速冷卻，保障焊接穩定性；SMT周邊接駁設備則靈活銜接不同設備，優化生產線布局；PCB鐳雕激光打碼機為每塊PCB板打上唯一標識，方便追溯管理；PCBA清洗機則負責清除生產過程中殘留的助焊劑等雜質，提升產品可靠性。此外，SMT全自動整體全套設備能實現從印刷、貼裝、焊接到檢測的全流程自動化，大幅提升生產效率。
一條完整高效的SMT生產線，是核心設備、檢測設備與輔助設備的有機結合，再搭配專業的整線解決方案，才能實現高質量、高效率的電子制造。無論是單一設備采購還是整線方案定制，選擇適配自身生產需求的設備組合，是企業在激烈市場競爭中脫穎而出的關鍵。
