X-RAY檢測儀的詳細講解

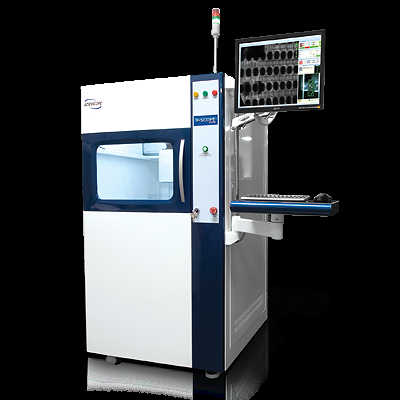

X-RAY檢測儀是最近幾年興起的檢測設備，一般分在線和離線兩種，主要是檢測類似引腳細間距內部焊接的品質問題，因為AOI只能檢測PCBA外部表面的焊接質量，AOI無法檢測細間距內部引腳的焊接，隨著BGA、QFP等封裝元件的貼片增多，因此X-RAY在近年逐漸興起。
3D-X光分層掃描檢測儀檢測技術采用了掃描束 X射線分層照相技術,能獲得三維影像信息，且可以消除遮蔽陰影。它與計算機圖像處理技 術相結合，能對PCB內層上的焊點進行高分辨率的檢測，特別適應于BGA、CSP等封 裝器件下的隱蔽焊點的檢測。
通過焊點的三維影像可測出焊點的三維尺寸、焊錫量和焊料 的潤濕狀況，準確客觀地確定焊點缺陷,還能對印制電路板金屬化通孔的質量進行非破壞性 檢測。
