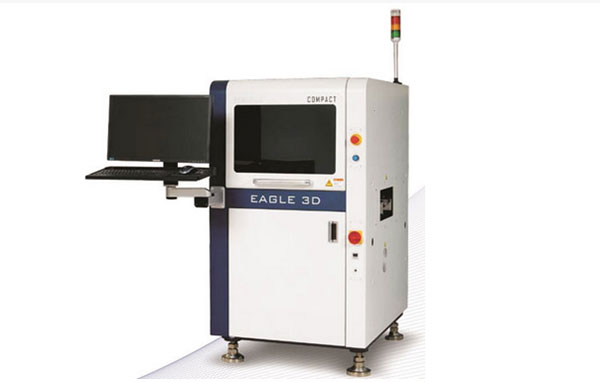

3DAOI錫膏檢測儀有哪些優勢
3DAOI錫膏檢測儀有哪些優勢
電子元器件向小型化、高密度化的快速發展，使傳統2DAOI技術陷入檢測困境。在微小元件檢測中，僅能捕捉平面信息，無法獲取01005等微型元器件的高度數據，導致浮高、側立等缺陷被遺漏，埋下電路短路隱患。面對復雜焊點時，因視角局限難以檢測遮擋或多層電路板下的焊點，虛焊、橋接等缺陷常漏判誤判。且其依賴顏色、亮度識別，同色元件與基板易干擾檢測，調試需人工經驗，受環境影響大，既增成本又降效率。
3DAOI錫膏檢測儀技術的出現破解了這些難題，通過"光學成像-三維重建-缺陷識別"三步實現精準檢測。借助高分辨率相機與多角度光源獲取二維圖像，再以結構光等技術投射條紋圖案，通過變形分析構建三維模型，最終由AI算法對比標準數據識別缺陷。
相較2D技術，3DAOI錫膏檢測儀優勢顯著：高精度檢測可將焊點測量精度控制在±0.01mm，誤判率降低80%以上；適配高密度PCB板，輕松檢測微型元件，智能設備產線效率因此提升50%；三維數據支撐工藝優化與質量追溯，AI算法使缺陷識別速度提高3倍。
在實際應用中，3DAOI錫膏檢測儀成為SMT工藝核心設備，可檢測缺件、虛焊等多種缺陷，數據對接MES系統實現流程管控。汽車電子領域更顯關鍵：檢測電池PCB板的焊錫量與引腳平整度，防范過充風險；識別車載雷達散熱片焊接缺陷，保障信號傳輸。
未來，3DAOI錫膏檢測儀將向更高精度、更優智能發展，與AI、大數據深度融合，應用場景拓展至醫療、航空航天等高端制造領域，成為質量管控的核心力量。
