無人機電子產品SMT產線如何規劃
無人機UAV飛控主板SMT整線設備是無人機電子制造過程中用于完成PCB貼裝、焊接和檢測的重要生產設備組合。隨著無人機應用場景不斷增加，飛控主板、導航控制板、通信板等PCBA產品對貼裝精度、生產穩定性和過程檢測提出了更具體的要求。對于準備建設無人機電子生產線的企業來說，如何根據飛控主板的PCB結構、元件類型和產量配置合適的SMT整線設備，是產線規劃過程中需要重點考慮的問題。
無人機飛控主板SMT生產有哪些實際需求
飛控主板通常涉及多種規格的電子元件，生產過程中可能同時存在小型貼片元件、IC、連接器及其他電子器件。不同產品的PCB尺寸、元件數量和貼裝程序也存在差異，因此SMT生產線不僅要關注貼裝設備本身，還需要考慮印刷、檢測、回流焊以及后續質量管理。
對于無人機UAV飛控主板生產企業來說，常見的生產痛點主要包括：設備之間銜接不順暢、換線時間較長、程序管理復雜、焊膏印刷質量難以穩定控制，以及生產完成后缺少有效的檢測和追溯手段。
無人機UAV飛控主板SMT整線設備如何配置

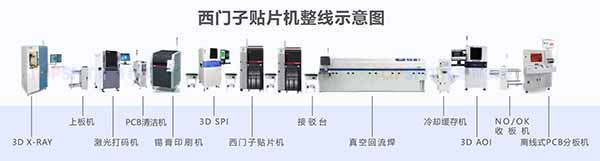

一條完整的無人機UAV飛控主板SMT生產線，可以根據產品特點配置錫膏印刷機、SPI錫膏檢測設備、貼片機、回流焊、AOI檢測設備以及相關上下板和輔助設備。
生產流程通常為PCB上料后進入錫膏印刷環節，通過SPI對錫膏厚度、面積和印刷狀態進行檢測；隨后進入貼片機完成元件貼裝，再經過回流焊完成焊接，最后利用AOI對焊點及元件狀態進行檢測。
如果飛控主板存在較多精密元件，設備選型時還需要結合元件尺寸范圍、貼裝速度、貼裝精度、PCB尺寸以及實際產能進行綜合規劃，而不是單獨按照某一臺設備的參數進行選擇。
飛控主板生產為什么需要SPI和AOI
在無人機UAV飛控主板SMT生產過程中，SPI和AOI承擔的檢測環節不同。
SPI主要用于錫膏印刷后的檢測，可以幫助生產人員了解錫膏印刷是否符合工藝要求，并及時發現印刷異常。AOI則主要用于回流焊后的光學檢測，對元件位置、缺件、偏移以及部分焊接狀態進行檢查。
將SPI與AOI配置到SMT整線中，可以讓企業在印刷、貼裝和焊接過程中增加相應的檢測節點，有利于生產人員定位工藝問題，也便于后續進行質量分析。
無人機UAV飛控主板SMT產線還需要考慮哪些問題
除了設備配置之外，企業在建設飛控主板SMT生產線時，還需要關注設備兼容性、產線節拍、程序管理、換線方式、物料管理以及生產數據記錄等內容。
對于產品型號較多的無人機電子制造企業，可以結合實際生產情況規劃設備布局和工藝流程。如果企業后續需要進行生產信息化管理，還可以進一步考慮SMT設備與MES系統之間的數據對接，實現生產過程、設備狀態和產品信息的統一管理。
針對無人機UAV飛控主板、控制板及其他電子PCBA產品，沐一電子可從設備選型、SMT整線搭配、產線建設、設備升級以及MES智能制造等方向提供相應方案。對于不同生產規模和產品類型，也可以結合實際需求選擇二手設備或全新設備，減少設備配置與實際生產需求之間的不匹配。
對于正在建設無人機飛控主板SMT生產線的企業來說，合理的設備組合并不只是簡單增加設備數量，而是需要結合PCB特點、元件類型、生產節拍、檢測要求和后續擴產計劃進行整體規劃。通過明確生產工藝和設備之間的銜接關系，可以讓無人機UAV飛控主板SMT整線設備更貼合實際生產需求，為后續穩定生產和信息化管理提供基礎。
