XRay檢測在SMT生產中起什么作用
XRay檢測在SMT生產中起什么作用

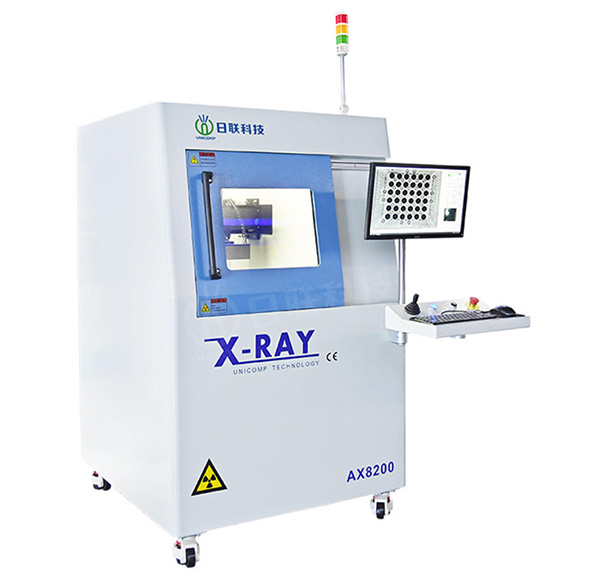

在電子產品向微型化、高密度發展的當下，SMT加工的質量控制成為企業核心競爭力的關鍵。X-ray檢測設備作為非破壞性檢測的核心工具，憑借穿透性成像優勢，在焊點檢測、元器件驗證、工藝優化、故障分析等關鍵環節發揮著不可替代的作用，成為保障產品可靠性的“隱形衛士”。
一、焊點質量檢測：攻克隱藏缺陷盲區
焊點是SMT電路板的核心連接點，表面正常不代表內部無虞，X-ray檢測設備可精準穿透表層，解決傳統檢測難題：
識別內部虛焊與空洞：針對BGA等封裝芯片的隱藏焊點，清晰呈現焊球與焊盤融合狀態，及時發現影響機械強度和電氣性能的內部缺陷；
判定短路與開路問題：在高密度電路板中，精準定位引腳間焊錫橋接導致的短路，同時通過觀察焊點形態，判斷焊球與焊盤分離等開路情況。
二、元器件檢測：筑牢安裝質量第一道防線
元器件的完好性與安裝準確性直接決定產品穩定性，X-ray檢測從兩方面提供保障：
核查封裝內部結構：穿透集成電路、多層陶瓷電容器等元器件的封裝材料，檢查芯片與引腳連接、介質層是否分層斷裂等內部狀態；
驗證安裝位置與方向：針對0201封裝等微型元件，以及二極管、電解電容等極性元件，通過多角度成像確認安裝位置是否準確、極性是否正確，規避貼裝誤差。
三、過程質量控制：保障規模化生產一致性
在大規模SMT生產中，X-ray檢測設備通過數據反饋與全檢模式，實現過程優化與質量穩定：
優化生產工藝參數：收集批量檢測數據，針對特定封裝元器件的常見問題（如焊接空洞），反饋調整回流焊溫度曲線等工藝參數；
確保產品質量一致：對每塊電路板進行全面檢測，及時捕捉材料、設備狀態變化導致的質量波動，維持不同批次產品質量穩定。
四、故障分析與失效鑒定：助力精準改進
當電路板出現故障時，X-ray檢測成為高效診斷與優化的關鍵手段：
快速定位故障點：掃描間歇性故障電路板，精準發現隱藏的焊點開裂、元器件內部損壞等問題，明確失效原因；
提供質量改進依據：基于檢測結果，針對性優化原材料選型、設備參數或焊接工藝，形成質量改進閉環，提升產品可靠性。
隨著5G、新能源汽車等新興領域?qū)MT加工精度要求的提升，X-ray檢測設備正從被動檢測向主動預防升級。無損、精準、高效的特性，不僅解決了傳統檢測手段的盲區，更成為企業降本增效、提升核心競爭力的關鍵支撐，推動SMT加工行業向高質量發展邁進。
